HRSG HARP 용접 시 주의해야 할 용접 포인트

HRSG HARP 용접 시 WEAVING과 CRATER 처리 방법에 대해 알아보겠습니다.

HARP (HEADER PIPE TO FINNEND TUBE로 구성된 제품) 용 접 시 WEAVING과 CRATER처리방법

​

모든 WELDING PROCESS에서 용접을 진행하다 정지를 할 때 급랭으로 인해 발생되는 CRACK인데 이는 STAR CRACK이라 고도 합니다. GTAW의 경우 용접사가 CRATER 처리 만 잘해도 CRATER CRACK은 예방할 수 있으며 NDE(MT or PT) 후 별도의 수정 작업 및 재 NDE가 필요 없습니다. 더불어 사상공의 업무를 줄여 줄 수 있습니다.

​

HRSG HARP(HEADER TO TUBE) 용접 시 중요하며 특히 TUBE가 소구경일수록 두께가 얇을수록 작업 자세 및 용접의 어려움이 따르므로 인해 용접 시 요주의 POINT로 관리가 됩니다.



tube용접

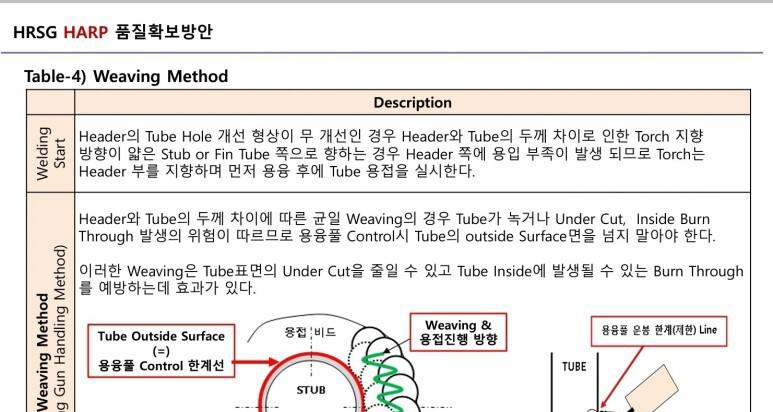

아래 CRATER 처리 방법은 HRSG HARP의 HEADER TO FINNED TUBE 용접 시 CRATER 처리 방법과 WEAVING METHOD에 대해 기술했는데 이것은 비단 HRSG HARP에만 해당하는 것이 아니라 CRATER 처리 시 기본으로 적용되어야 할 것으로 봅니다.

harp용접



기타 자세한 내용은 아래 참조바라며 HRSG HARP 품질확보방안 자료가 필요하신 분은 kjt0917@naver.com으로 메일 남겨주시기 바랍니다.



HRSG HARP TUBE 용접 시 주의해야 .. : 네이버블로그 (naver.com)

HRSG HARP TUBE 용접 시 주의해야 할 용접 WEAVING과 CRATER 처리 방법에 대해 알아보겠습니다.



감사합니다.
